催化燃烧设备

催化燃烧工业废气净化设备

一、产品介绍

本设备利用活性炭微孔能吸收有机物质的特性，将废气中的VOCs吸附并浓缩，然后利用热空气将VOCs脱附出来，通过催化燃烧转化成水和二氧化碳,吸附净化后的气体达标后可直接排空。

设备主要由干式过滤器、活性炭吸附装置、催化燃烧装置、风机管路、PLC电控系统等组成。结构设计紧凑、占地小，可根据使用现场条件优化布置。广泛适用于涂装、印刷、家电、制鞋、塑料及各种化工车间里挥发或渗漏出有害废气的净化。

二、工作原理

1、工艺流程：

废气预处理------活性炭吸附浓缩------热空气脱附------催化燃烧。

2、催化燃烧原理

首先，催化剂对VOCs分子的吸附，提高了反应物的浓度，其次催化氧化阶段降低反应的活化能，提高了反应速率。借助催化剂可使有机废气在较低的启燃温度下，发生无氧燃烧，分解成水和二氧化碳，释放出大量热量，能耗较小，某些情况下达到启燃温度后无需外界供热。

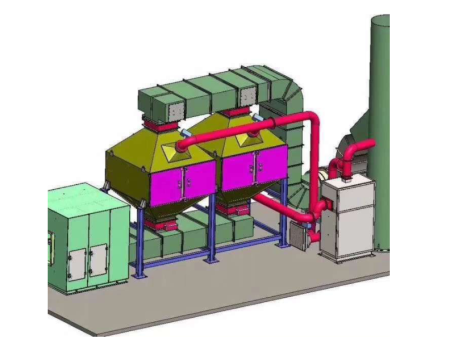

三、结构简图

四、基本参数

1、预处理

预处理分湿式水洗除尘和干式过滤除尘两种方式。可根据过滤要求、颗粒物特性、压力损失及设备结构等因素适当选择。

2、吸附、脱附装置

   吸附进气温度：＜45°C

   吸附空床气速：1.2~1.8m/s

   颗粒物浓度：＜1mg/m³

   脱附温度：＜120°C

   脱附空床气速：0.2~0.4m/s

3、催化燃烧装置

   运行温度：控制在400°C以下

   空速：10000~40000

   进入催化燃烧装置的废气中有机物浓度应低于爆炸下限值的1/4。

五、设备图片
